Sistèm deteksyon anti abèy

Atik

Paramèt

Deteksyon ak blokaj ekipman sou-inite

1.1 Deteksyon ranje frekans reseptè: 10MHz6GHz

1.2 Pleasant tan reyèl -: 480MHz

1.3 Kat entèferans bann

1.3.1 900-930MHz (abèy endistriyèl) 20W

1.3.2 1559-1610MHz (GPS entèferans) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Deteksyon ak blokis distans

1.4.1 Deteksyon distans: 3-5KM (anviwònman iben); 6-12KM (banlye espesyalman louvri anviwònman)

1.4.2 Bloke distans: 1-1.5KM (100 mèt segondè);

1.5 Deteksyon presizyon: 9.3 degre (done rapò tès)

1.6 Antèn

1.6.1 ranje frekans: 380MHz-6GHz

1.6.2 Ang deteksyon orizontal: 0 degre - 360 degre

1.6.3 Ang deteksyon vètikal: -30 degre - plis 90 degre

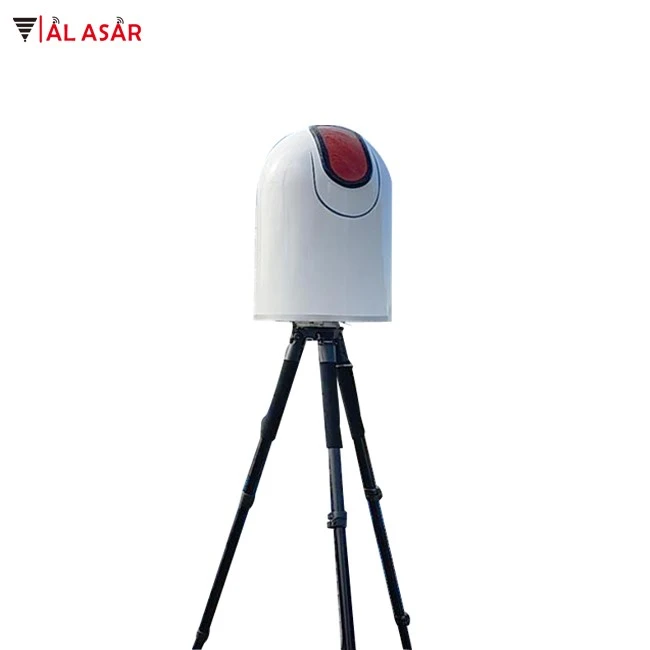

1.7 Machin an antye (aparèy la se yon aparèy deteksyon ak kontremezi entegre)

1.7.1 Maksimòm konsomasyon pouvwa: 300W

1.7.2 Tanperati travay: -20 degre plis 60 degre

1.7.3 Tanperati depo: -40 degre plis 70 degre

1.7.4 Pwa: 12.25KG

1.7.5 Size: dyamèt 400mmheight 555mm

Support antèn

2.1 Pwa: 4.32KG

2.2 Size: dyamèt 260mm fèmen wotè 923mm

Odinatè

Laptop, sourit, adaptè, kab rezo. (ka konekte ak kontwòl santral HDMI ekspozisyon an)

Spectrum sistèm lojisyèl ak fonksyon

4.1 Idantifikasyon DRONE ak pwezante: Sèvi ak deteksyon spectre radyo, li ka idantifye ak lokalize 8 modèl DRONE an menm tan, otomatikman parèt fenèt rezilta deteksyon an, idantifye foto DRONE, montre modèl DRONE, azimit, itilize Frekans, nivo ak distans. , disparisyon abèy la otomatikman efase ak ranje rezilta deteksyon yo.

4.2 Idantifikasyon rapid ak pwezante: tan idantifikasyon<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lis rezilta deteksyon: Lis la pral montre abèy la ak enfòmasyon sou modèl, tan, azimit ak distans, epi yo ka ekspòte kòm yon rapò.

4.4 Pozisyon yon sèl -estasyon: Sèvi ak deteksyon spectre radyo, distans ki genyen ant abèy la ak operatè a ka apeprè mezire atravè algoritm konplèks anba kondisyon yo nan yon sèl estasyon ak yon sèl kote.

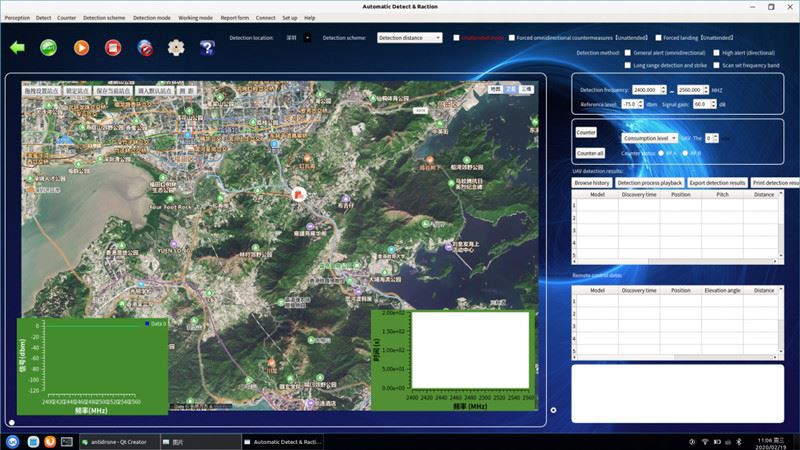

4.5 Fonksyon ekspozisyon kat: Montre pozisyon abèy la ak operatè a sou yon kat 2D (3D), epi montre done tankou latitid, lonjitid ak distans. Fonksyon ekspozisyon kat: Montre pozisyon abèy la ak operatè a sou yon kat 2D (3D), epi montre done tankou latitid, lonjitid ak distans.

4.6 Ka deteksyon ak defans ang lan dwe fikse: Dapre sitiyasyon jeyografik detekte a, si gen yon gwo mòn oswa yon gwo -monte bilding dèyè, epi sèlman DRONE nan devan bezwen pwoteje, seri ang lan nan pwoteksyon an ka mete abitrèman, sa ki ka efektivman elimine fo ang ki te koze pa refleksyon siyal.

4.7 Kalibrasyon Distans: Pou diferan anviwònman elektwomayetik, pral gen erè nan distans deteksyon an. Sistèm nan ka bay deteksyon kalibrasyon distans, kite abèy la vole 100 mèt nan yon distans 500 mèt, ak sistèm lan pral otomatikman kalibre distans deteksyon an pou fè deteksyon an Mezi distans la pi egzak.

4.8 Gwoup frekans deteksyon ka mete: Dapre gwoup frekans aktyèl la itilize pa abèy la, yo ka antre ak modifye gwoup frekans deteksyon an pou fè deteksyon pi efikas, epi li pa nesesè pou eskane tout gwoup frekans pou deteksyon.

4.9 Deteksyon bann frekans konplè: Gwoup frekans yo detekte pa ekipman sistèm lan soti nan 10MHz-6GHz, ak bann frekans kouvèti antèn la se 380MHz-6GHz. Li kenbe yon bon flatness genyen nan tout gwoup frekans lan. Pwofi antèn la soti nan 5dBi-8dBi, ki ka adapte yo ak plis pase twasan megaèrts. Deteksyon avyon san ekipe nan tout gwoup frekans komen nan 6GHz, frekans anba a 380MHz ka detekte tou, epi distans deteksyon an redwi.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 mèt

4.11 Entelijan lyen kont mezi: Dapre gwoup frekans lan ak azimit DRONE detekte a, ou ka chwazi ki DRONE pou kontrekare. Sistèm nan pral otomatikman chwazi gwoup la frekans pou kontre mezi, epi otomatikman transmèt siyal nan azimit la detekte. Countermeasure, efikasite kont-mezi a ka ogmante pa 46 fwa, epi li ka evite tout gwoup frekans ak tout ang yo dwe transmèt, ki pa pral mal nòmal wifi ak lòt kominikasyon, ak aksidantèlman domaje avyon an whitelist.

4.12 Anrejistreman karakteristik modèl: Pou nouvo modèl, sistèm nan ka anrejistre transmisyon imaj ak done karakteristik so frekans, otomatikman anrejistre, epi otomatikman parèt yon meni apre anrejistreman, epi li ka otomatikman idantifye modèl la pwochen fwa. Fonksyon espesyal anrejistreman an ka adapte yo ak bezwen idantifikasyon avyon endistriyèl-sans ekipe.

4.13 Fonksyon èd memwa vwa: sistèm lan pral otomatikman vwa enfòmasyon alam rapid ak operasyon kle yo.

4.14 Ekipman pwòp tèt -fonksyon pwezante: Sistèm nan gen kapasite pozisyon doub nan GPS ak Beidou, osi byen ke pwòp pozisyon li. Li pa bezwen manyèlman ajiste azimit la, epi pozisyon an ka mete abitrèman.

4.15 Deteksyon entegre ak kont-mezi ak antèn: Ekipman sistèm nan diferan de deteksyon konvansyonèl ak ekipman defans, men entegre deteksyon, kont-mezi ak antèn plen -band. Li se kontra enfòmèl ant ak fasil yo sèvi ak, ki estab ak serye, fasil yo sèvi ak, ak apwopriye pou deplwaman rapid.

4.16 Modèl karakteristik Air idantifikasyon otonòm: Pou modèl DRONE ke sistèm nan pa genyen, sistèm nan gen fonksyon nan aprantisaj otonòm ak idantifikasyon ak jijman, epi li parèt kòm yon modèl enkoni. Si ou konnen modèl la, li ka otomatikman estoke nan sistèm nan, epi pwochen fwa li idantifye kòm modèl la, avyon an san ekipe ilegalman reyini kapab tou detekte ak pozisyone.

4.17 Idantifikasyon ak pwezante abèy endistriyèl-: Konsepsyon espesyal algorithm spectre entèlijan an depase ekipman deteksyon jeneral epi yo ka idantifye ak lokalize dron endistriyèl-, menm abèy rasanble, ki pi apwopriye pou prevansyon ak kontwòl nan atak teworis.

4.18 Louvri nouvo modèl DRONE siyal karakteristik anrejistreman fonksyon: Pou siyal yo toujou ap devlope ak chanje DRONE, yo ka itilize metòd anrejistreman an pou kontinye ogmante done yo baz done asire ke ekipman an pa tonbe dèyè pou yon tan long.

4.19 Fonksyon deskripsyon trajectoire DRONE, rechèch rezilta deteksyon istorik, fonksyon aktyalizasyon lojisyèl ak done, elatriye.

4.20 Sipòte vpn operasyon aleka ak fonksyon kontwòl
