Aparèy enspeksyon sekirite WiFi

Entwodiksyon ekipman

Ekipman enspeksyon sekirite anviwònman WiFi se yon aparèy ki devlope pou analize siyal san fil ak lokalize avèk presizyon aparèy tèminal WIFI tankou telefòn mobil, òdinatè, ak kamera san fil.

Sistèm nan resevwa siyal san fil transmèt lè telefòn mobil lan kominike ak pwen aksè san fil la, demodule ak analize siyal sib la, epi analize ak rezime siyal san fil ki antoure yo. An menm tan an, sib la ka byen lokalize lè w mezire fòs siyal san fil tèminal WIFI la. Li sipòte tou entèferans kont mezi kont siyal la san fil sib pou anpeche aktivite nòmal rezo li yo.



Paramèt teknik

Atik	Paramètr
Fòma siyal	Pwotokòl IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth klasik/Bluetooth BLE
Chèn san fil	2.4G: 1-13 5G: Chanèl ki konfòme ak estanda CN san fil bann frekans
Estanda Bluetooth	BR/EDR BLE, sipòte vèsyon pwotokòl 4.0-5.2
Resevwa sansiblite	-90 dBm
Kouvèti	Bati-antèn > 50 mèt, sipòte antèn ekstèn
Pousantaj eskane	5 segonn
Pozisyon presizyon	<1 meter
Lavi batri	8 èdtan
Antèn genyen	Bati-antèn 6db, antèn ekstèn opsyonèl
Materyèl sistèm	Domestik ekipman pyès ki nan konpitè entegre
Sistèm operasyon	Sistèm operasyon Linux
Dimansyon ak pwa	168 * 95 * 38mm; 550g



Deskripsyon Fonksyonèl



1.Sipòte deteksyon Bluetooth klasik ak deteksyon aparèy elektwonik Bluetooth ki ba -pouvwa.

2.Ou ka jwenn enfòmasyon tankou aparèy Bluetooth MAC, kalite Bluetooth, non aparèy, mak aparèy, fòs siyal, elatriye.

3.Supports fèmen ak egzak pwezante nan objektif aparèy Bluetooth.

4.Support 802.11a/b/g/n/ac/ax pwotokòl (WIFI 3/4/5/6).

5.Sipòte deteksyon aktivite sib (deteksyon tach cho sipòte divès kalite routeurs WIFI, pwen aksè AP, pwen aksè pòtab WIFI, AP mou ak tach cho mobil, elatriye; deteksyon tèminal sipòte divès kalite tèminal WIFI, òdinatè Desktop, laptops, tablèt, telefòn mobil, aparèy kay entelijan, kamera WIFI, elatriye).

6.Sipòte eskanè pwen aksè san fil, detekte pwen aksè san fil MAC, non rezo, chanèl, fòs siyal, transmèt pouvwa, vèsyon WIFI, vitès sipòte, manifakti aparèy, elatriye (ki gen ladan tach cho kache).

7.Sipòte optik aparèy tèminal san fil, detekte tèminal MAC, fòs siyal, estati aksè, enfòmasyon pwen aksè, enfòmasyon deteksyon, elatriye (ki gen ladan aparèy konekte ak aparèy ki pa konekte).

8.Supports WIFI asosyasyon rezo san fil, ka otomatikman idantifye pwen aksè miltip nan menm rezo a, epi li ka asosye relasyon ki topolojik ant pwen aksè ak tèminal.

9.Supports pwezante pwoksimite nan pwen aksè ak tèminal.

10.Sipòte deteksyon konpòtman atak san fil.

11.Supports kont mezi kont sib nan 2.4G ak 5G gwoup frekans, ak sipòte kont mezi kont chanèl deziyen.

12.Sipòte prezèvasyon done deteksyon istorik yo.

13.Li sipòte ajisteman dinamik nan pouvwa optik, li ka ajiste dinamik 10 nivo pouvwa, filtre aparèy ki pa -konsyan ak siyal fèb, epi fasilite rechèch sib.

14.Li sipòte analiz kache tach cho, ka detekte kache tach cho nan anviwònman an ak aparèy tèminal ki konekte ak tach cho yo, ak sipòte analiz non reyèl nan tach cho kache.

15.Supports telechaje ak ekspòte done deteksyon sove ak done kaptire pake sistèm (done ekspòte yo nan tab Excel pou gade fasil).

16.Supports analiz kout nan anviwònman aktyèl la san fil ak kat distribisyon chanèl tach cho yo montre lokatè a nan chanèl tach cho nan anviwònman an.

17.Sipòte deteksyon aktif nan anviwònman san fil, ki ka detekte aktivite done aparèy aktyèl la.

18.Sipòte kaptire ak ekonomize done san fil nan aparèy espesifye oswa chanèl espesifye.

19.Supports ekspòtasyon USB nan done eskanè sove ak done pake kaptire.



Enstriksyon yo

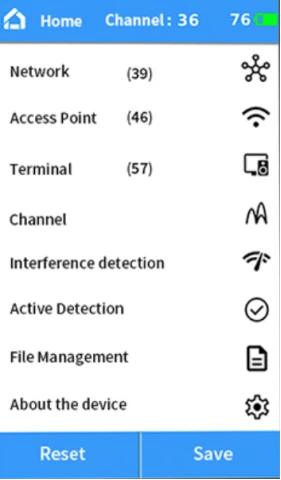

1.Main Entèfas

(1) Koòdone prensipal sistèm lan se meni prensipal sistèm lan tou.

(2) Ba estati anlè a se bouton navigasyon an, non paj aktyèl la, nimewo chanèl aktyèl la, ak pouvwa batri a.

(3) Klike sou"Reset"bouton pou Reyajiste estati travay sistèm lan.

(4) Klike sou"Sove"bouton pou sove enfòmasyon analiz aktyèl sistèm lan nan yon dosye.

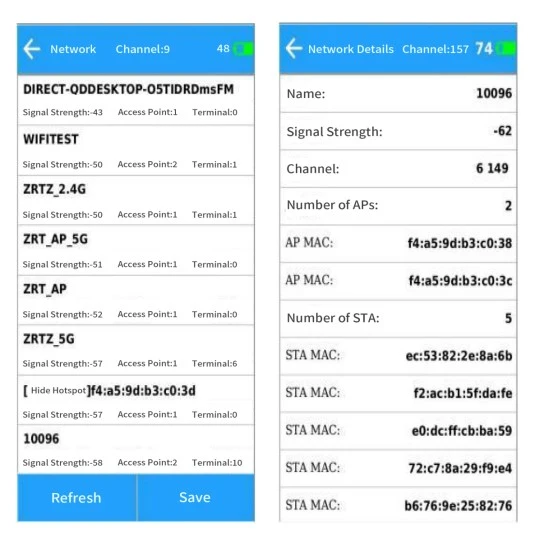

2.Network

(1) Lis rezo a montre tout enfòmasyon aktyèl rezo san fil, ki gen ladan non rezo a, siyal rezo san fil ki pi fò, kantite pwen aksè nan rezo a, ak kantite tèminal nan rezo a.

(2) Klike sou yon atik nan lis la pou wè enfòmasyon detaye sou rezo a.

(3) Enfòmasyon detaye gen ladan non rezo a ak adrès MAC pwen aksè ak tèminal nan rezo a.

(4) Klike sou yon atik adrès MAC nan lis ki koresponn lan pou ale nan paj detay pwen aksè oswa tèminal ki koresponn lan.

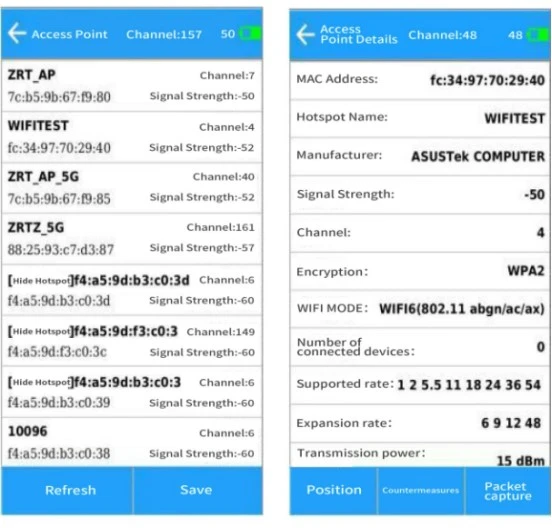

3.Pwen Aksè

(1) la"pwen aksè"lis montre tout enfòmasyon sou pwen aksè san fil alantou yo (ki gen ladan tach cho kache yo)

(2) Klike"yon antre nan lis pwen aksè" pou wè enfòmasyon detaye pwen aksè a.

(3) Klike sou"bouton anba a" pou kòmanse pwezante, kontre mezi oswa operasyon kaptire pake sou sib aktyèl pwen aksè

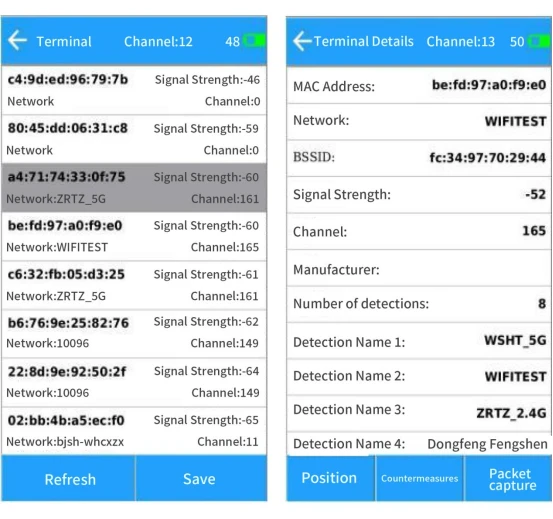

4.Tèminal

(1) Lis tèminal la montre enfòmasyon tout tèminal san fil alantou yo (ki gen ladan tèminal ki pa konekte).

(2) Atik gri ki nan lis la se aparèy ki pa aktif depi lontan.

(3) Pou tèminal ki pa konekte, si yo inaktif pou plis pase 5 minit, yo pral efase nan lis la.

(4) Klike"yon antre nan lis tèminal la"pou wè enfòmasyon detaye tèminal la.

(5) Klike sou"bouton anba a"pou kòmanse pwezante, kontremèd oswa operasyon kaptire pake sou sib tèminal aktyèl la.

(6) Non plas cho ke tèminal sib la te konekte ak yo pral parèt nan pati anba detay tèminal yo.

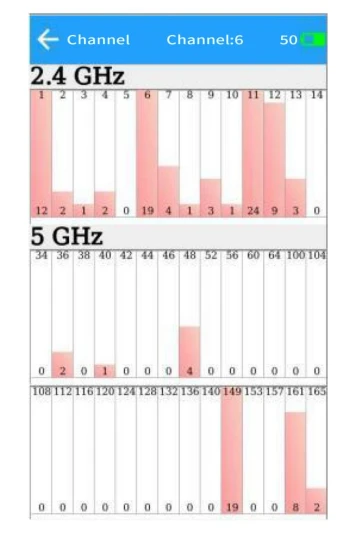

5.Chanèl

(1) Lis chanèl la montre itilizasyon chanèl WIFI nan anviwònman san fil ki antoure a. Ki gen ladan chanèl 2.4G ak 5G

(2) chanèl.

(3) Nimewo chanèl la pi wo pase tablo a, epi kantite aparèy yo detekte sou chanèl la anba a.

(4) Plis ba tablo a pi wo, se plis kanal la okipe.

(5) Klike"ba kanal ki koresponn lan"pou ale nan detay chanèl la pou wè enfòmasyon espesifik sou aparèy chanèl la.



6.Deteksyon entèferans

(1) Deteksyon entèferans se detekte konpòtman atak nan anviwònman san fil ki antoure a, sitou pou detekte si sib la malveyan dekonekte.

(2) Lè yo detekte ke sib la souvan dekonekte, li ka konsidere ke sib la te kontrekare atifisyèlman.

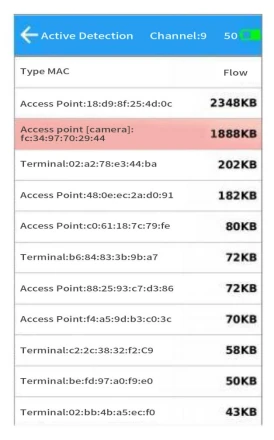

7.Deteksyon aktif

(1) Deteksyon aktif se detekte aparèy ki kounye a ap transmèt done alantou, epi tou li gen deteksyon an nan kamera WIFI kache.

(2) Si sib la detekte gen karakteristik kamera kache, li pral make an wouj epi sonnen yon alam. (Lè alam kamera a detekte, yo nan lòd yo fè yon jijman pi egzak, ou ka retounen nan koòdone prensipal la pou Reyajiste enfòmasyon deteksyon aparèy la ak Lè sa a, fè deteksyon aktif ankò.

(3) Si yo rapòte deteksyon miltip, li ka detèmine ke sib la se yon kamera kache)

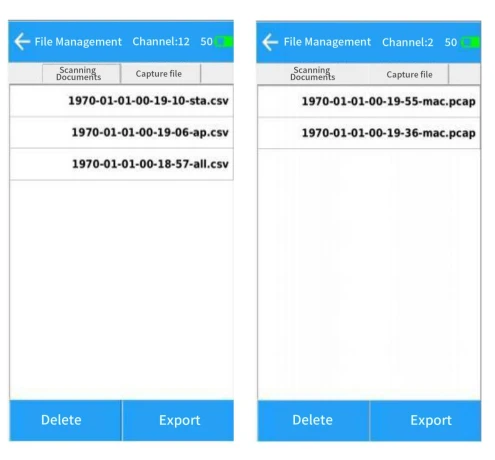

8.File Jesyon

(1) Paj jesyon fichye a montre fichye analize yo ak dosye kaptire pake ki sove pa aparèy la. Fichye yo ka efase.

(2) Yon disk USB ekstèn (fòma kòm FAT32) ka konekte ak fichye ekspòtasyon, epi fichye ekspòte yo otomatikman efase sou aparèy la.

(3)(Non fichye ki fini ak "tout" endike ke fichye a genyen tou de lis pwen aksè ak lis done tèminal yo. "ap" endike ke li sèlman gen lis pwen aksè, ak "sta" endike ke li gen sèlman lis tèminal.

(4) Enfòmasyon yo sove tou sou paj akèy oswa rezo a, ki gen ladan tout lis yo. Enfòmasyon yo sove sou paj lis pwen aksè a, ki gen ladan sèlman enfòmasyon pwen aksè, epi enfòmasyon yo sove sou paj tèminal la, ki gen ladan sèlman enfòmasyon lis tèminal la.)

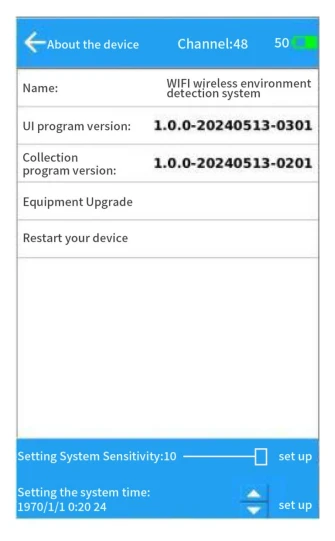

9. Enfòmasyon sou Aparèy

(1) Paj enfòmasyon aparèy la gen nimewo vèsyon lojisyèl aparèy la, epi yo ka modènize oswa konfigirasyon aparèy la.



Mizajou aparèy:

Fòma kondwi USB a nan FAT32, chanje non pakè ajou a update.bin epi mete l nan anyè rasin USB kondwi a.

Apre konekte USB kondwi a, klike sou Device Upgrade. Apre amelyorasyon otomatik la fini, koòdone fini ajou a parèt.

Deploge kondwi USB a epi klike sou Rekòmanse Aparèy pou konplete ajou a.

Mete sansiblite sistèm:

Apre w fin chwazi sansiblite deteksyon nan eskanè sistèm atravè kurseur la, klike sou bouton an Mete nan do a. (Pi piti sansiblite a, se pi piti seri deteksyon sistèm lan)

Mete tan sistèm:

Apre klike sou atik ki koresponn lan nan ba tan an, chwazi li atravè bouton ajisteman ki nan do a. Lè sa a, klike sou bouton an Mete yo mete.

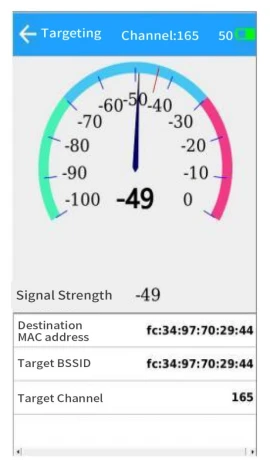

10.Target Pozisyon

(1) Apre yo fin kòmanse pwezante sib la sou detay pwen aksè oswa paj detay tèminal, paj pwezante a pral sote.

(2) Pointeur tablo a se fòs siyal aktyèl sib la . -100 se distans ki pi lwen, epi 0 se distans ki pi pre a.

(3) An menm tan an, yo pral bay diferan frekans envit son dapre fòs siyal sib la. (Valè pozisyon an nan pwen aksè a pral pi dous. Si pwen aksè a pa rapòte, tanpri sòti pozisyon epi re-eskane enfòmasyon pwen aksè a. Pwen aksè a ka chanje chanèl k ap travay la.

(4) Pou pwezante sib tèminal la, si sib la aktif, valè pwezante a pral lis. Si sib la inaktif, valè a pral jeneralman discontinuous.)

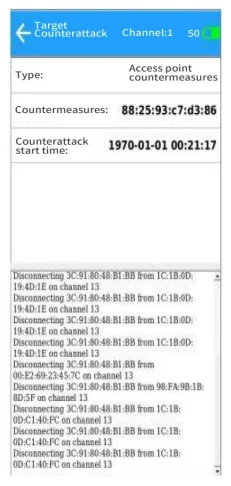

11.Target Counter

(1) Apre yo fin kòmanse yon kont mezi kont sib la sou detay pwen aksè a oswa paj detay tèminal yo, yo pral redireksyon paj kont mezi a.

(2) Enfòmasyon sou estati kont-mezi a se nan pati anba a nan paj la, epi adrès MAC la nan aparèy aktyèl la kont-mezi yo pral parèt.

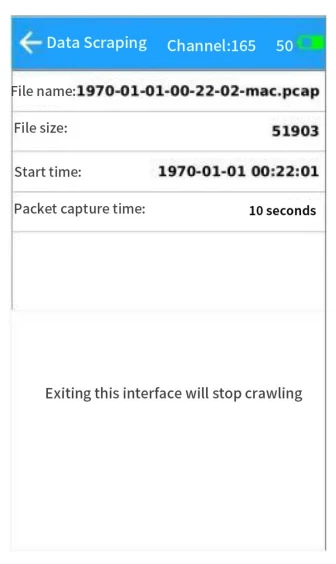

12.Target arachman

(1) Apre yo fin kòmanse kaptire pake pou sib la sou detay pwen aksè oswa paj detay tèminal, paj kaptire a pral sote.

(2) Fòma kaptire done a se 802.11 lè koòdone done ankadreman san fil, sove nan fòma pcap, ki ka ekspòte atravè yon kondwi flash USB ak enpòte nan lojisyèl analiz tankou reken fil pou gade.



13.Using yon antèn ekstèn direksyon

Aparèy la gen yon antèn omnidireksyon entegre. Lè w ap fè pwezante egzak, aparèy la sipòte antèn ekstèn direksyon.



14.Chajman aparèy

Aparèy la chaje ak yon plato 12V. Pouvwa a chaje nan plato orijinal la se 12W. Lè chaje, plato a montre yon limyè wouj, epi lè konplètman chaje, li montre yon limyè vèt.
